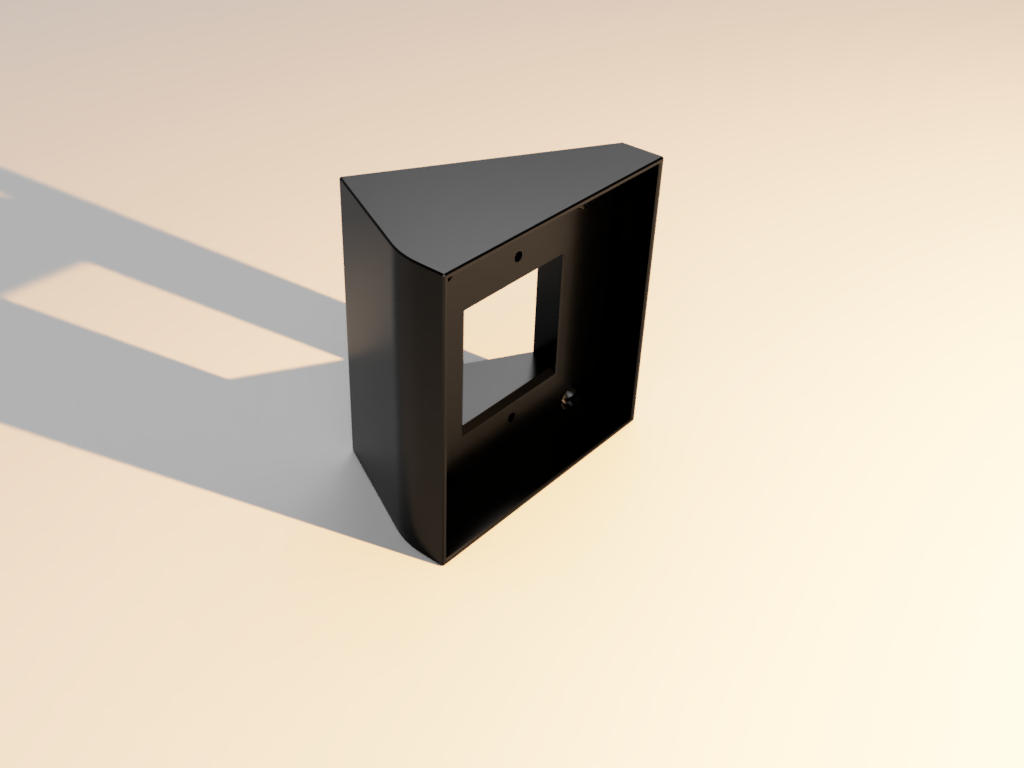

Hoekkader 30° voor Loxone Intercom - enkel

Met dit hoekkader monteer je een Loxone Intercom, waarbij het toestel 30° uit de wand draait. Je gebruikt het waar de intercom anders weggedraaid in de hoek zou hangen: tegen een muurdam naast de voordeur, in een inham of nis, of tegen een kolom onder een luifel. De bezoeker kijkt zo recht in de camera in plaats van er langs, en de beldrukker komt naar hem toe.

Belangrijkste eigenschappen

• Draait het toestel 30° uit de wand, zodat het recht naar de bezoeker kijkt.
• Opstaande rand van 17 mm waarin het toestel verzonken zit, met een vlakke afwerking rondom.
• Kabelinvoer langs de achterzijde, geen zichtbare doorvoer aan de voorkant.
• 3D-geprint in eigen huis, in UV-bestendig ASA-kunststof.

Waarom ASA en geen ABS

Dit kader hangt buiten, aan de gevel, vaak in de volle zon. ABS verkleurt en verkrijt onder UV-straling. Daarom printen we dit artikel in ASA: dezelfde stevigheid en temperatuurbestendigheid als ABS, maar met een uitgesproken UV- en weerbestendigheid. Het kader blijft jarenlang kleurvast en houdt zijn matte afwerking, ook op een zuidgevel.

Technische specificaties

• Geschikt voor: Loxone Intercom, Touch Pure Flex en NFC Code Touch Gen. 2 (montagesysteem met 98 mm moduleafstand)
• Aantal modules: 1
• Draaihoek: 30° ten opzichte van de wand
• Uitbouw: max. 65 mm
• Kabelinvoer: langs de achterzijde
• Materiaal: ASA, UV- en weerbestendig
• Kleur: zwart of wit
• Buitenmaat: 101 x 101 mm
• Bevestiging: 4 schroefpunten
• Gewicht: ca. 93 g
• Artikelnummer: IL3Dhoek-1

Installatie

Bevestig het kader met de vier schroefpunten in de hoek en zorg dat de kabel door de achterzijde naar binnen komt. Plaats daarna het toestel in de verzonken rand zoals je dat op een klassiek montageframe zou doen. Controleer vooraf of beide muurvlakken voldoende haaks en vlak zijn; werk een onregelmatige hoek eerst bij, anders staat het kader niet volledig aan.
